SCHWEBEKÖRPER DURCHFLUSSMESSER

SERIE TYP EASYFLOW

Ein Schwebekörper-Durchflussmesser ist ein optisches Messgerät zur Erfassung des Volumenstroms von Flüssigkeiten oder Gasen in Rohrleitungssystemen. Der Schwebekörper-Durchflussmesser ist radial ausbaubar und besteht aus einem Messkonus mit Skalierung und einem innenliegenden Schwebekörper.

Schwebekörper Durchflussmesser Funktion
Der innenliegende Schwebekörper wird durch den anströmendem Volumenstrom und die damit verbundene Strömungsgeschwindigkeit so weit angehoben, bis sich zwischen der wirkenden Auftriebskraft und dem Gewicht des Schwebekörpers ein Gleichgewicht einstellt. Jetzt kann man an der Oberkante des Schwebekörper-Durchflussmessers, das volumetrische Messergebnis an der Skalierung des Messkonus ablesen. Idealerweise sollte man den Schwebekörper-Durchflussmesser so auswählen, dass der angestrebte Volumenstrom sich immer im letzten Drittel des Messkonus befindet. Für Medien verschiedener Dichten, können am Messkonus Sonderskalen auf Anfrage angebracht werden. Bei Ausführung des Schwebekörpers mit innenliegendem Magnet, können durch das Anbringen von Öffner- und Schließer am Messkonus bspw. Pumpen und Armaturen geschaltet werden. Schwebekörper-Durchflussmesser haben allgemein ein Messbereichsverhältnis von 1:10.Ein Schwebekörper-Durchflussmesser ist ein preisgünstiges Messinstrument zur optischen Kontrolle des Volumenstromes.

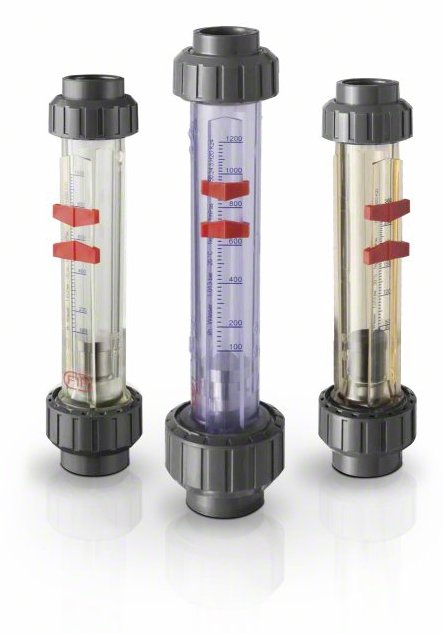

Unsere Typenreihe „Easyflow“ ist einfach zu handhaben und bietet ein breites Einsatzfeld für verschiedenste Medien. Weitere Einsatzgebiete sind durch Implementierung von Zubehör möglich.„Easyflow“ ist eine Serie von Kunststoff-Schwebekörper-Durchflussmessern, geeignet zur Volumenmessung von durchsichtigen Flüssigkeits- und Gasströmen in geschlossenen Rohrleitungen. Optional können die Geräte auch, durch Ausrüsten mit Kontaktschaltern, zur Durchflussüberwachung eingesetzt werden. Zum Einbinden in die Rohrleitung steht eine Vielzahl von Anschluss-Varianten zur Verfügung.
Als Standard werden PVC-Verschraubungen mit Klebemuffen angeboten, wobei je nach Rohrsystem auch Verschraubungen mit Gewindemuffen, Stumpf- oder Muffenschweißenden und Flansche zur Verfügung stehen.

Vorteile:
• Große Auswahl an Messbereichen
• Große Vielzahl an Anschlussvarianten
• Acht verschiedene Nennweiten
• Fünf verschiedene Messrohrlängen
• Je nach Medium diverse Messrohrmaterialien
• Diverse Schwebekörpermaterialien
• Messrohre austauschbar
• Radial ausbaubar bei montierten Rohrleitungen
• Umweltfreundliche Konstruktion
• Hohe Flexibilität bei kundenspezifischen Lösungen
• Kurze Lieferzeiten für Standard- und Sonderskalen

Typ für Flüssigkeiten: 700 und 750 FS
Typ für Gase: 701 und 751 FC

Messbereich für Wasser: 1,5 l/h bis 50.000 l/h oder/und %
Standard Medien: Wasser, 30% HCL, 30% NaOH, 50% NaOH, Luft 0 bar rel.

Nennweiten: DN 10, 15, 20, 25, 32, 40, 50, 65

Zubehör: Kontaktschalter

Genauigkeitsklasse:
Typ 750: Klasse 4 nach VDE/VDI 3513, Blatt 2
Typ 700: Klasse 2,5 nach VDE/VDI 3513, Blatt

Fehlende Maße sowie andere Abmessungen und Werkstoffe auf Anfrage.

Alle Artikel finden Sie auch im Webshop.

Sie können den Artikel auch selbst konfigurieren.

		Wasser	NaOH	HCL	Gas
	Code	O	3/5	2	O
Schwebekörper						Temperatur in °C		-20	-10	O	5	10	20	25	30	40	50	60	70	80	90	100
PP	7	X	X	X		Messkonus Werkstoff	Anschluss Werkstoff	Betriebsdruck in [bar]
PP Magnet	8	X	X	X		Messkonus Werkstoff	Anschluss Werkstoff
Edelstahl	1	X	X			PVC	PVC PP Edelstahl					10	10	10	8	6	3,5	1,5
Edelstahl Magnet	2											10	10	10	8	6	3,5	1,5
PP Gas	7				X							10	10	10	8	6	3,5	1,5
PP Gas Magnet	8				X	PSU	PVC PP Edelstahl					10	10	10	8	6	3,5	1,5
												10	10	10	8,5	7	5,5	4	2,7	1,5	0,8
Messkonus								15	15	15	15	15	15	15	14	13	12	11	9,7	8,5	7,7	6
PVC transparent	52	X	X	X	X	PVC	PVC PP Edelstahl					10	10	10	8	6	3,5	1,5
Trogamid (PA)	41	X										10	10	10	8,5	7	5,5	4
POLYSULFON (PSU)	42	X	X	X				15	15	15	15	15	15	15,5	13,5	12	10,7	9,5

MESSBEREICHE TYPENREIHE 700 FS UND 750 FC

							Medium
							Wasser		HCL 30%ig		Na OH 30%ig		Na OH 50%ig
							Schwebekörper
DN	d	A	B	C	R	Rp	Code	Edelstahl 1.4571 oder Edelstahl Magnet	PP oder PP Magnet	PP oder PP Magnet	PP oder PP Magnet	Edelstahl 1.4571 oder Edelstahl Magnet	PP oder PP Magnet	Edelstahl 1.4571 oder Edelstahl Magnet
mm					mm		Code	Messbereich (l/h)
20	25	394	357	350	1 1/4	3/4	251	25-250	15-150	14-140	13-130	25-210	12-120	20-200
							252	40-400	25-250	23-230	21-210	35-340	20-200	35-320
							253	60-640	45-450	42-420	40-400	55-550	36-360	50-500
							254	100-1000	70-700	65-650	60-600	87-870	55-550	85-800
25	32	400	357	350	1 1/2	1	321	40-400	25-250	23-230	21-210	35-340	20-200	35-320
							322	60-640	40-400	37-370	35-350	55-550	32-320	50-500
							323	100-1000	65-650	60-600	55-550	90-870	52-520	85-800
							324	150-1600	100-1000	90-900	87-870	130-1350	81-810	120-1300
32	40	408	357	350	2	1 1/4	401	150-1600	100-1000	90-900	87-870	130-1350	81-810	120-1300
							402	200-2500	160-1600	150-1500	140-1400	200-2100	130-1300	200-2000
							403	400-4000	200-2500	200-2300	180-2200	350-3400	170-2000	330-2200
40	50	418	357	350	2 1/4	1 1/2	501	200-2500	150-1600	140-1500	130-1400	200-2100	125-1300	180-2000
							502	400-4000	200-2200	190-2000	180-1900	350-3400	170-1700	330-3200
							503	500-5000	250-2500	230-2300	220-2200	440-4300	200-2000	400-4000
50	63	432	357	350	2 3/4	2	631	400-4000	250-2500	230-2300	220-2200	350-3400	200-2000	330-3200
							632	600-6000	350-3500	330-3200	310-3100	550-5200	280-2800	500-4800
							633	1000-10000	500-5000	470-4600	440-4300	870-8700	400-4000	900-8000
65	75	444	357	350	3 1/2	2 1/2	751	1500-10000	1000-8000	950-7500	900-7000	1300-13000	800-6500	1300-12000
							752	2000-20000	1000-10000	930-9300	870-8700	1800-17000	810-8100	1700-16200
							753*	10000- 50000	5000-25000	4700-23000	4400-22000	8800-43000	4100-20000	8200-40000
