PROFILTRAGROST AUS PP-ELEKTRISCH LEITFÄHIG

TYP PTR 250

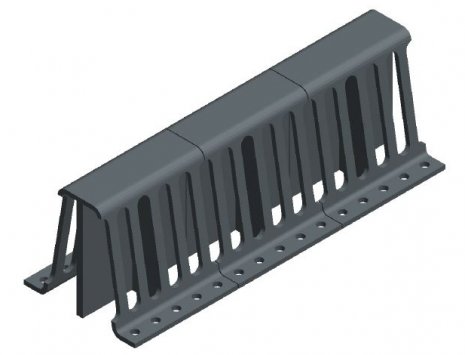

Als gespritztes Einzelelement lieferbar

  Verwendung
Profiltragroste aus PP- el elektrisch leitfähig,  werden als Auflageböden für verschiedene Arten von Schüttungen wie z.B. Füllkörperschüttungen oder Aktivkohle, bei großen Kolonnenquerschnitten und hohen Gewichtsbelastungen.

Ausführungen
Die Trapezprofil - Formgebung ermöglicht einen optimalen freien Querschnitt für die Gasdurchströmung. Rechteckige und kreisförmige Ausführungen sind möglich. Unsere gespritzten Einzelelemente können als Stränge durch stumpfschweißen in beliebigen Längen hergestellt werden.

Werkstoff
PP-el ist ein elektrisch ableitfähiges homopolymeres Polypropylen welches elektrische Ladungen ableitet. Das Material hat einen geringen Oberflächenwiderstand von min. 104 und kann aus diesem Grund in explosionsgefährdeten Bereichen eingesetzt werden. Auf Wunsch stellen wir Ihnen eine EU - Einbauerklärung nach ATEX 2014/34/EU aus.

Temperatur
PP - el 5°C bis 80°C

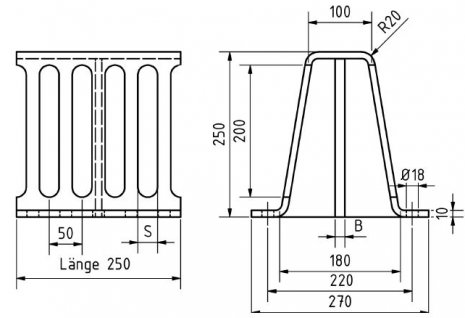

TECHNISCHE DATEN






Lieferübersicht Standard
Stegbreite B [mm] 15 15 15 30 30 30
Schlitzbreite S [mm] 22 30 37 22 30 37
Freier Querschnitt 69 % 89 % 109 % 69 % 89 % 109 %
Gewicht [kg / m²] 41 39 35 55 52,5 50,5







Breite Auflageträger [mm]
Kolonnendurchmesser ø 850 – 2.050 2.050 - 3.670 3.670 – 5.000
Auflagebreite B ca. 50 ca. 70 ca. 90

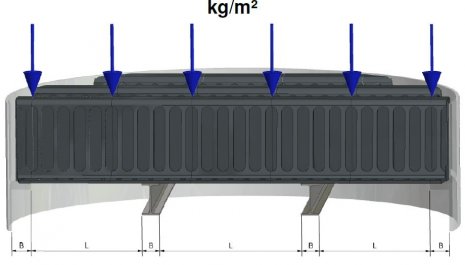

Belastbarkeit
Auflageabstand
15 mm Steg / 15 mm
Auflagelast
[kg/m²]
30 mm Steg / 30 mm
Auflagelast
[kg/m²]
L [mm] 20°C 40°C 60°C 80°C 20°C 40°C 60°C 80°C
500 11.078 8.856 6.079 3.314 22.179 15.988 10.990 5.993
600 6.397 5.111 3.825 2.301 12.817 10.245 7.631 4.160
700 4.016 3.206 2.397 1.689 8.055 6.436 4.816 3.055
800 2.680 2.137 1.595 1.161 5.382 4.297 3.212 2.344
900 1.872 1.591 1.110 805 3.767 3.005 2.243 1.634
1000 1.356 1.078 800 578 2.735 2.179 1.624 1.179
1200 771 610 449 321 1.565 1.243 922 864
1400 473 372 271 190 969 767 564 402
