UP-GF (GFK) ROHRE, FORMTEILE UND VERBINDUNGEN



Rohre aus glasfaserverstärktem Polyesterharzen (UP-GF) mit und ohne
thermoplastische Auskleidung nach DIN 16 965 -Teil 2 / Teil 4  - Rohrtyp B und D





Glasfaserverstärkter Kunststoff, kurz auch GFK (engl. GFRP = glass-fibre reinforced plastic), ist ein Kunststoff, der auch als Duroplast bezeichnet wird und aus Kunststoffharz und einem faserförmigen Verstärkungsmaterial besteht.

Als Verstärkungsmaterial kommen Glasfasern zum Einsatz, die mit einem ungesättigtem Polyester (UP)-Harz bzw. Vinylester-Harz aus der Duroplast Gruppe durchtränkt wurden.

Glasfaserverstärkter Kunststoff hat auch in aggressiver Umgebung ein ausgezeichnetes Korrosionsverhalten bzw. eine sehr hohe chemische Beständigkeit. Dies macht ihn zu einem geeigneten Werkstoff für Rohrleitungen und Behälter in der Chemie- und Verfahrenstechnik.

Unsere neue Produktreihe:




Zu unserem Lieferprogramm gehören:

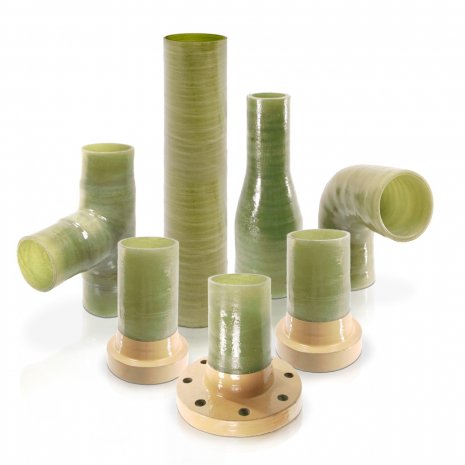

UP- GF Rohre und Formstücke
- UP-GFK Rohre, in 6.000 mm, 12.000 mm und Sonderlängen
- UP-GFK Formteile, UP-GFK Fittinge und UP-GFK Sonderanfertigungen
- GFK Klebebunde
- GFK Losflansche
- GFK Blockflansche

Auskleidungs- und Linerwerkstoffe -Norm DIN 16965 - Teil 2 / Rohrtyp B -
- PP Polypropylen nach DIN 8078

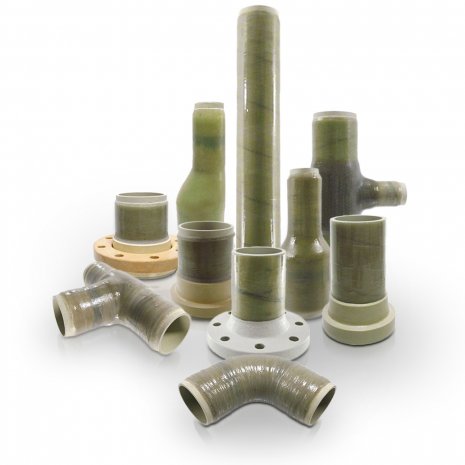

- GFK PP Formteile, GFK PP Fittinge und GFK PP Sonderanfertigungen
- PVC U weichmacherfreies Polyvinylclorid nach DIN 8061, Farbe grau
- PVC U weichmacherfreies Polyvinylclorid nach DIN 8061, Farbe rot
- PVC C nachchloriertes Polyvinylclorid nach DIN 8080
- PE-HD Polyethylen hoher Dichte nach DIN 8075
- PVDF Polyvinylidenfluorid

Als Sonderanfertigung im Bereich Kunststoffapparate- und Kunststoffbehälterbau bieten wir u.a. GFK Mannlochdeckel


Unser Team, mit fast 40 Jahren Berufserfahrung im Bereich der Fertigung und dem Einsatz von UP-GF Formstücken und Verbindungen, steht Ihnen für weitere Fragen jederzeit zur Verfügung. Rufen Sie einfach an: 0049 2602 999730.

Gerne senden wir Ihnen auf Anfrage ein attraktives Angebot zu.

Alle Artikel finden Sie auch in unserem Webshop.










ROHRE AUS GLASFASERVERSTÄRKTEN POLYESTERHARZEN (UP-GF)

GEWICKELT  - DIN 16965 - Teil 4 und Teil 2


STANDARDLIEFERLÄNGEN: 6.000 MM, 12.000 MM, ZUSCHNITTE NACH KUNDENWUNSCH




ROHRTYP D - DIN 16965 - Teil 4

GFK Rohre






















d2  Rohr-Innendurchmesser
d3  Rohr-Außendurchmesser
S2  Chemieschutzschicht, mindestens 2,5 mm
S3  Wanddicke des tragenden Laminates
S4  S2 + S3

Rohrbezeichnung am Beispiel der Nennweite DN 100:

Rohr DIN 16965 - D - 100 - 10



Verwendeter Werkstoff und Aufbau des Laminates
Wir verwenden für die Rohre nach DIN ungesättigtes Polyesterharz und Textilglas nach DIN 16 964. Die Chemieschutzschicht (siehe s2), ist eine harzreiche Innenschicht von mindestens 2,5 mm Dicke.

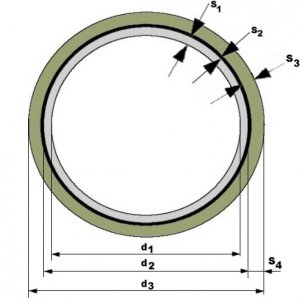

ROHRTYP B - DIN 16965 - TEIL 2

Auskleidung mit thermoplastischen Kunststoffen oder Elastomeren

















d1  Rohr-Innendurchmesser
d2  Innendurchmesser des Laminates bzw. Außendurchmesser der Auskleidung
d3  Rohr-Außendurchmesser
S1  Dicke der thermplastischen oder elastomeren Auskleidung
S2  Dicke der Haftschicht, max. 1mm
S3  Wanddicke des tragenden Laminates
S4  S2+S3


Verwendeter Werkstoff und Aufbau des Laminates:
Der Rohrtyp B wird für Anwendungen in der Chemie- und Verfahrenstechnik mit thermoplastischen Kunststoffen, Elastomeren und einer Laminatschicht ausgerüstet. Kwerk liefert ausgekleidete Rohre und Formstücke vom Typ B, UP-GF in Kombination mit PVCU, PVCC, PP, PE und PVDF.

Bezeichnung eines UP-GF Rohres, Rohrtyp B, Nennweilte DN 100, Nenndruck PN 6 und einer Auskleidung aus PVC -U

Rohrbezeichnung:

Rohr DIN 16965 - B - 100 - 6 PVCU





UNSER LIEFERPROGRAMM


Rohr DIN 16 965 Nenndruck PN 10

GEWICKELT  - ROHRTYP D - DIN 16965 - TEIL 4 MIT LAMINATENDEN



STANDARDLIEFERLÄNGEN: 6.000 MM, 12.000 MM, ZUSCHNITTE NACH KUNDENWUNSCH




Nennweite

DN
Rohr
Innendurchmesser

d2
Rohr
Außendurchmesser

d3
Wanddicke

S3
Wanddicke

S4
Gewicht

Kg/m
150 150 159 1,9 4,4 3,9
200 200 209 1,9 4,4 5,2
250 250 260 2,2 4,7 7,2
300 300 311 2,6 5,1 9,5
350 350 361 3 5,5 11,1
400 400 412 3,4 5,9 13,8
500 500 514 4,3 6,8 20,1
600 600 616 5,1 7,6 27,5
700 700 717 5,9 8,4 34,1
800 800 819 6,8 9,3 43,5
900 900 921 7,6 10,1 54,1
1000 1000 1022 8,5 11 62,1

Abmessungen entsprechen der DIN 16 965, Teil 4
Berechnet mit S2 = 2,5 mm
Berechnet mit einer Dichte von 1,8 g/cm3
Drücke sind Überdrücke in bar
Alle Maße in mm






Rohr DIN 16 965 Nenndruck PN 16

GEWICKELT  - ROHRTYP D - DIN 16965 - TEIL 4 MIT LAMINATENDEN



STANDARDLIEFERLÄNGEN: 6.000 MM, 12.000 MM, ZUSCHNITTE NACH KUNDENWUNSCH




Nennweite

DN
Rohr
Innendurchmesser

d2
Rohr
Außenendurchmesser

d3
Wanddicke

S3
Wanddicke

S4
Gewicht

Kg/m
25 25 34 1,9 4,4 0,8
(32) 32 41 1,9 4,4 0,9
40 40 49 1,9 4,4 1,1
50 50 59 1,9 4,4 1,4
65 65 74 1,9 4,4 1,8
80 80 89 1,9 4,4 2,1
100 100 109 1,9 4,4 2,7
(125) 125 134 1,9 4,4 3,3
150 150 160 2,1 4,6 4,4
200 200 211 2,8 5,3 6,4
250 250 262 3,5 6 8,7
300 300 314 4,1 6,6 12,2
350 350 365 4,8 7,3 15,3
400 400 416 5,5 8 18,5
500 500 519 6,8 9,3 27,4
600 600 622 8,2 10,7 38
700 700 724 9,5 12 50,4
800 800 827 10,9 13,4 65,8
900 900 930 12,3 14,8 77,6
1000 1000 1033 13,6 16,1 94,1

Abmessungen entsprechen der DIN 16 965, Teil 4
Werte in Klammern möglichst vermeiden
Berechnet mit S2 = 2,5 mm
Berechnet mit einer Dichte von 1,8 g/cm3
Drücke sind Überdrücke in bar
Alle Maße in mm




Unsere Formteile finden Sie hier: Lieferprogramm UP-GF (GFK) Formteile und Sonderanfertigungen.




Rohr DIN 16 965 Nenndruck PN 6

GEWICKELT  - ROHRTYP B - DIN 16965 - TEIL 2
Auskleidung mit thermoplastischen Kunststoffen



STANDARDLIEFERLÄNGEN: 6.000 MM, 12.000 MM, ZUSCHNITTE NACH KUNDENWUNSCH




Nennweite

DN
Außendurchmesser der Auskleidung

d2
Rohr-Außendurchmesser

d3
Wanddicke Gewicht

ca.kg/m
Auskleidung PVDF
S1
min.
Auskleidung
PVCU, PP, PVCC, HDPE
S1
min.

S3
min.

S4
min.
250 250 256 3 4 1,9 2,9 8,6
300 300 306 3 4 1,9 2,9 10,3
350 355 361 3 4 1,9 2,9 12,2
400 400 407 3 4 2,1 3,1 14,9
500 500 508 3 4 2,6 3,6 20,1
600 600 609 3 4 3,1 4,1 25,9
700 710 720 3 4 3,6 4,6 32,6
800 800 811 3 4 4,1 5,1 39
900 900 912 3 4 4,6 5,6 46,5
1000 900 1012 3 4 5,1 6,1 53,9

Abmessungen entsprechen der DIN 16 965, Teil 2
Laminat: ungesättigtes Polyesterharz und Textilglas nach DIN 16 964
Der Laminataufbau beginnt mit einer max. 1 mm dicken Haftschicht aus UP-Harz und Textilglasmatte
Drücke sind Überdrücke in bar
Alle Maße in mm



Rohr DIN 16 965 Nenndruck PN 10

GEWICKELT  - ROHRTYP B - DIN 16965 - TEIL 2
Auskleidung mit thermoplastischen Kunststoffen



STANDARDLIEFERLÄNGEN: 6.000 MM, 12.000 MM, ZUSCHNITTE NACH KUNDENWUNSCH




Nennweite

DN
Außendurchmesser der Auskleidung

d2
Rohr-Außendurchmesser

d3
Wanddicke Gewicht

ca.kg/m
Auskleidung PVDF
S1
min.
Auskleidung
PVCU, PP, PVCC, HDPE
S1
min.

S3
min.

S4
min.
150 160 166 3 4 1,8 2,9 6,2
200 200 206 3 4 1,9 2,9 7,7
250 250 257 3 4 2,1 3,1 11,1
300 300 308 3 4 2,7 3,7 13,4
350 355 363 3 4 3 4 16,8
400 400 409 3 4 3,4 4,7 20,1
500 500 511 3 4 4,2 5,2 26,6
600 600 613 3 4 5,1 6,1 35,4
700 710 724 3 4 6 7 43,9
800 800 816 3 4 6,7 7,7 50,6
900 900 918 3 4 7,6 8,6 60,1
1000 1000 1019 3 4 8,4 9,4 71,0

Abmessungen entsprechen der DIN 16 965, Teil 2
Laminat: ungesättigtes Polyesterharz und Textilglas nach DIN 16 964
Der Laminataufbau beginnt mit einer max. 1 mm dicken Haftschicht aus UP-Harz und Textilglasmatte
Drücke sind Überdrücke in bar
Alle Maße in mm




Rohr DIN 16 965 Nenndruck PN 16

GEWICKELT  - ROHRTYP B - DIN 16965 - TEIL 2
Auskleidung mit thermoplastischen Kunststoffen



STANDARDLIEFERLÄNGEN: 6.000 MM, 12.000 MM, ZUSCHNITTE NACH KUNDENWUNSCH




Nennweite

DN
Außendurchmesser der Auskleidung

d2
Rohr-
Außendurchmesser

d3
Wanddicke
Gewicht
kg/m
für Auskleidung PVDF
S1
min.
für Auskleidung
PVCU, PVCC
S1
min.
für Auskleidung
HDPE, PP
S1
min..

S3
min.

S4
min.
25 32 38 3 3,6 2,9 1,9 2,9 1,2
(32) 40 46 3 3,6 3,6 1,9 2,9 1,5
40 50 56 3 3,6 3,6 1,9 2,9 1,8
50 63 69 3 3,6 3,6 1,9 2,9 2,3
65 75 81 3 3,6 3,6 1,9 2,9 2,8
80 90 96 3 4 4 1,9 2,9 3,4
100 110 116 3 4 4 1,9 2,9 4,2
(125) 125 131 3 4 4 1,9 2,9 4,8
150 160 167 3 4 4 2,2 3,2 6,6
200 200 208 3 4 4 2,7 3,7 8,9
250 350 259 3 4 4 3,4 4,4 11,9
300 300 311 3 4 4 4,3 5,3 16
350 355 367 3 4 4 4,8 5,8 19,9
400 400 413 3 4 4 5,4 6,4 27
500 500 516 3 4 4 6,8 7,8 38,1
600 600 619 3 4 4 8,1 9,1 43,3
700 710 732 3 4 4 9,6 10,6 57,3
800 800 824 3 4 4 10,8 11,8 69,1
900 900 927 3 4 4 12,2 13,2 85,5
1000 1000 1029 3 4 4 13,5 14,5 99,9

Abmessungen entsprechen der DIN 16 965, Teil 2
Werte in Klammern möglichst vermeiden
Laminat: ungesättigtes Polyesterharz und Textilglas nach DIN 16 964
Der Laminataufbau beginnt mit einer max. 1 mm dicken Haftschicht aus UP-Harz und Textilglasmatte
Drücke sind Überdrücke in bar
Alle Maße in mm

GFK Werkstoff - Glasfaserverstärkter Kunststoff



Glasfaserverstärkter Kunststoff, kurz auch GFK (engl. GFRP = glass-fibre reinforced plastic) umgangssprachlich verwendet, ist ein ist ein Kunststoff, der auch als Duroplast bezeichnet wird und aus Kunststoffharz und einem faserförmigen Verstärkungsmaterial besteht. Als Verstärkungsmaterial kommen Glasfasern zum Einsatz, die mit einem ungesättigtem Polyester (UP)-Harz bzw. Vinylester-Harz aus der Duroplast Gruppe durchtränkt wurden.

Das Vinylesterharz wird in Deutschland offiziell als Phenactylatharz bezeichnet und ist für die Qualitäten z. B. Derakane 411-350 od. Distriton VE100 auf Bisphenol A-Basis und für die Qualitäten z.B. Derakane 470-300 od. DION 9400 auf Novolak-Basis aufgebaut.

Diese Harze sind vor der Verarbeitung zähflüssige Lösungen von sogenannten ungesättigten Polyestern, die in copolymerisierbaren Monomeren (Styrol) gelöst sind. Das Endprodukt GFK besteht aus dem oben beschriebenen Kunststoff und Glasfasern.
Für das Produkt ist eine gute Durchtränkung der Glasfasern mit Harz von entscheidender Bedeutung. Bevor man die Gläser mit den beschriebenen Verfahren per Hand oder maschinell mit Harz durchtränkt, müssen den flüssigen Harzen Radikale (Peroxide) zugegeben werden, um die Reaktion zu imitieren und das Harz aus dem flüssigen in einen vernetzten Zustand zu überführen.

Bei der Vernetzung entstehen keine Spaltprodukte. Ein Teil des Lösemittels Styrol wird bei der Verarbeitung frei. Die Bearbeitungszeit beträgt 15 bis 45 Minuten und kann durch Beschleuniger und/oder Inhibitoren beschleunigt oder verzögert werden. Mit den drei Komponenten (Härter, Beschleuniger und Inhibitoren) werden den Witterungsbedingungen und den notwendigen Verarbeitungszeiten entsprechend ständig individuell pro Verarbeitungscharge angepasste Rezepturen verwendet.

Je nach Rezept entsteht innerhalb von ungefähr 30 bis 120 Minuten eine exotherme Härtungsreaktion, bei der Wärme frei wird. Bei der Härtereaktion erfolgt die Härtung der ungesättigten Polyesterharze unter Bildung vernetzter Produkte über eine durch Radikale ausgehärtete Copolymerisation. Dabei werden die Polyestermoleküle mit Styrol zu Netzwerkstrukturen verknüpft. Das so entstandene Produkt kann nicht durch Erwärmen verflüssigt und nicht durch Lösungsmittel gelöst werden (Duroplast).


  Die eingebrachten Gläser und deren Anteil richten sich nach den notwendigen gewünschten mechanischen Eigenschaften. Das Produkt ist nach der Härtereaktion den Anforderungen entsprechend beanspruchbar. Es erfolgt über eine gewisse Zeit eine Nachpolymerisation, da nicht das gesamte Styrol für die Copolymerisation verwendet werden kann. Dieser Vorgang ist jedoch nicht mess- oder wahrnehmbar.

Das fertige Produkt ist ein Material, das zur Entsorgung verbrannt (Glas, Asche) oder gelagert werden kann, da keine chemische Reaktion mit anderen Stoffen möglich ist.


Typische Anwendungsbeispiele für glasfaserverstärkten Kunststoff sind:

• Fahrzeugbau
• Luftfahrt
• Schiffbau
• Brückenbau
• GFK-Profile für den „Stahlbau“
• GFK-Bewehrungsstäbe für den Betonbau
• Hallentore
• Windkraftanlagen
• Modellbau
• Rohrleitungsbau
• Behälterbau für die chemische Industrie
• Apparatebau
• Sonderbauteile für chemisch beanspruchte Bauteile
• zur Isolation von elektrisch leitenden Bauteilen
• Großwasserrutschen
• Badewannen, Duschwannen, Waschbecken
• fugenlos produzierte Duschkabinen für den Einsatz in mobilen Raumeinheiten und Sanitärcontainern
• Tuningstoßstangen für Autos
• Motorradverkleidungen (Tuning zur Gewichtsreduzierung)
• Innenraumverkleidung (z. B. Türverkleidung in Fahrzeugen)
• Kopfschutz (z. B. Feuerwehrhelme und Motorsporthelme)
• Fassadenbau
• Behälterbau (z. B. Heizöltanks und Wärmespeicher)
• Silobau (Lagerung von Futtermittel und Getreide)
