ATEX > IBC Tank Zubehör > Trockenkupplung

Kategorienübersicht		Gesamtübersicht

Trockenkupplung aus PE - elektrisch leitfähig, Anschluss Kupplungsdose- und Kupplungsstecker mit Innengewinde

[Zum Artikel]

Trockenkupplung aus PE- elektrisch leitfähig, eine Seite IBC Anschluss S60x6 mit Kupplungsstecker, andere Seite Kupplungsdose mit Schweißstutzen zum Stumpf- und IR Schweißen

[Zum Artikel]

Trockenkupplung aus PE-elektrisch leitfähig, eine Seite Kupplungsstecker mit IBC Anschluss S60x6, andere Seite Kupplungsdose mit Schlauchtülle

[Zum Artikel]

Trockenkupplung aus PE-elektrisch leitfähig, eine Seite IBC Anschluss S75x6 mit Kupplungsstecker, andere Seite Kupplungsdose mit Schweißstutzen zum Stumpf- und IR Schweißen

[Zum Artikel]

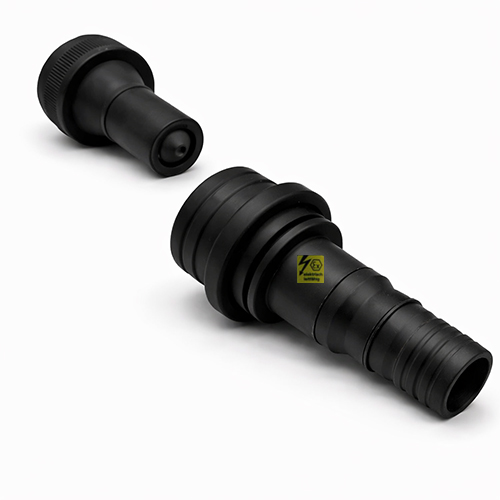

Trockenkupplung aus PE-elektrisch leitfähig, eine Seite Kupplungsstecker mit IBC Anschluss S75x6, andere Seite Kupplungsdose mit Schlauchtülle

[Zum Artikel]

Trockenkupplung aus PE-elektrisch leitfähig, eine Seite IBC Anschluss S80x8 mit Kupplungsstecker, andere Seite Kupplungsdose mit Schweißstutzen zum Stumpf- und IR Schweißen

[Zum Artikel]

Trockenkupplung aus PE-elektrisch leitfähig, eine Seite Kupplungsstecker mit IBC Anschluss S80x8, andere Seite Kupplungsdose mit Schlauchtülle

[Zum Artikel]

Trockenkupplung aus PE-elektrisch leitfähig, eine Seite IBC Anschluss S100x8 mit Kupplungsstecker, andere Seite Kupplungsdose mit Schweißstutzen zum Stumpf- und IR Schweißen

[Zum Artikel]

Trockenkupplung aus PE-elektrisch leitfähig, eine Seite Kupplungsstecker mit IBC Anschluss S100x8, andere Seite Kupplungsdose mit Schlauchtülle

[Zum Artikel]

Trockenkupplung aus PE-elektrisch leitfähig, Kupplungsdose mit Innengewinde

[Zum Artikel]

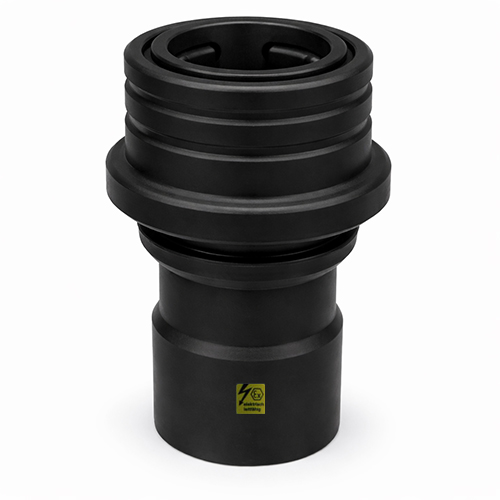

Trockenkupplung aus PE-elektrisch leitfähig, Kupplungsdose mit Schweißstutzen

[Zum Artikel]

Trockenkupplung aus PE-elektrisch leitfähig, Kupplungsdose mit Schlauchtülle

[Zum Artikel]

Trockenkupplung aus PE-elektrisch leitfähig, Kupplungsstecker mit Innengewinde

[Zum Artikel]

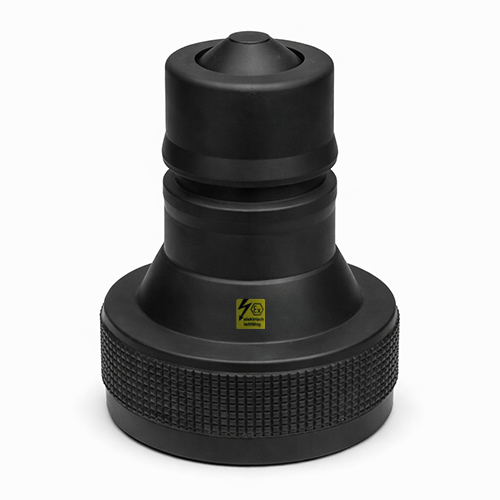

Trockenkupplung aus PE-elektrisch leitfähig, Kupplungsstecker für IBC S60x6

[Zum Artikel]

Trockenkupplung aus PE-elektrisch leitfähig, Kupplungsstecker mit IBC Anschluss S75x6

[Zum Artikel]

Trockenkupplung aus PE-elektrisch leitfähig, Kupplungsstecker mit IBC Anschluss S80x8

[Zum Artikel]

Trockenkupplung aus PE-elektrisch leitfähig, Kupplungsstecker mit IBC Anschluss S100x8

[Zum Artikel]

ATEX-relevante Bewertung von Trockenkupplungen

1. Ausgangssituation in explosionsgefährdeten Bereichen

In Bereichen mit explosionsfähiger Atmosphäre (z. B. Zone 1 oder 2) entsteht ein Risiko immer dann, wenn brennbare Dämpfe, Gase oder Aerosole austreten und sich mit Luft vermischen. Eine Zündung kann bereits durch geringe Zündenergien erfolgen, etwa durch elektrostatische Entladungen oder heiße Oberflächen.

Beim Befüllen und Entleeren von IBC-Containern stellen insbesondere offene oder tropfende Verbindungen eine kritische Quelle für das Entstehen solcher Atmosphären dar.

2. Funktionale Eigenschaften von Trockenkupplungen im ATEX-Kontext

Trockenkupplungen tragen zur Risikominimierung bei, da sie konstruktiv folgende Eigenschaften besitzen:

Geschlossenes System:
Mediumführende Leitungen bleiben beim Kuppeln und Entkuppeln dicht verschlossen
Minimierte Freisetzung:
Nahezu kein Austritt von Flüssigkeit oder Dampf → reduzierte Bildung explosionsfähiger Atmosphäre
Definierter Kuppelmechanismus:
Ventile öffnen erst bei vollständiger Verbindung → keine Zwischenzustände mit Leckage
Automatisches Schließen:
Beim Trennen wird das System unmittelbar wieder dicht verschlossen

3. Beitrag zur Vermeidung von Zünd- und Explosionsrisiken

Der Einsatz von Trockenkupplungen unterstützt mehrere zentrale ATEX-Schutzziele:

3.1 Vermeidung explosionsfähiger Atmosphäre

Durch die trockene, verlustarme Verbindung wird das Austreten brennbarer Stoffe stark reduziert.
→ Primärer Explosionsschutz wird unterstützt

3.2 Reduktion elektrostatischer Gefährdung

Ein kontrollierter, geschlossener Medienfluss:

reduziert Turbulenzen und Sprühnebel
verringert Aufladungsmechanismen
ermöglicht definierte Erdungskonzepte über metallische Verbindungssysteme

3.3 Vermeidung von Leckagen als Gefahrenquelle

Offene Tropfstellen oder benetzte Oberflächen können verdampfen und lokal gefährliche Atmosphären erzeugen.
Trockenkupplungen minimieren diese Effekte erheblich.

4. Einordnung im Explosionsschutzkonzept

Der Einsatz von Trockenkupplungen ist als technische Schutzmaßnahme im Sinne der ATEX-Richtlinien zu verstehen und unterstützt:

Primären Explosionsschutz: Vermeidung gefährlicher Atmosphäre
Sekundären Explosionsschutz: Reduktion möglicher Zündquellen (indirekt)

Sie ersetzen jedoch nicht:
- Zoneneinteilung
- Erdungsmaßnahmen
- Überwachungssysteme
- geeignete Betriebsmittel nach ATEX-Kategorie

5. Fazit

Trockenkupplungen leisten im ATEX-Umfeld einen wesentlichen Beitrag zur Anlagensicherheit, da sie den Stoffaustritt beim Kuppeln und Entkuppeln nahezu verhindern. Dadurch wird die Bildung explosionsfähiger Atmosphäre deutlich reduziert und das Gesamtrisiko im Umgang mit brennbaren Medien nachhaltig gesenkt. Voraussetzung ist jedoch, dass sie korrekt ausgewählt, geerdet und in ein ganzheitliches Explosionsschutzkonzept integriert werden.
