REVISIONSDECKEL OVAL AUS KUNSTSTOFF FÜR RECHTECKIGE LUFTLEITUNGSSYSTEME

Anwendung Zum Öffnen und Verschließen rechteckiger Luftkanäle  durch  einfaches  Einspannen  der  Kanalwand zwischen den beiden Deckelteilen. Vorteile - schnelle & unkomplizierte Montage - keine Schweißarbeiten durch Fachpersonal notwendig - im Lieferumfang enthaltene Ausschnittsschablone wieder einsetzbar - einfache Wartung durch schnellen Zugang - Anforderungen der höchsten Dichtheitsklasse D werden erfüllt - Dichtheitsprüfung äquivalent DIN EN 1507 - ca. 60 % Kosteneinsparung durch geringere Einbauzeit im Vergleich zu handelsüblichen Aufschweißausführungen

Konstruktion Für Standard Anwendungen im Lüftungsbereich sind der Außendeckel und  der Innendeckel aus formstabilem PPs (schwer entflammbar). Das verwendete Dichtungsmaterial ist aus EPDM.  Weitere Werkstoffkombinationen sind möglich. Revisionsdeckel in den Werkstoffen PVC und PP-EL-s (ATEX Zone 1) sind optional lieferbar. Einsatzbedingunen - Druckangabe:  +/- 2000 Pa - Betriebstemperatur:  0 °C bis + 70 °C - Beständigkeit:  Gute Beständigkeit gegen Säuren, alkalische Waschmittel und Weichmacher

Lieferprogramm

Typ / Baugröße Werkstoff Artikelnummer HF-RDO-300-200 PPs_i / PPs_a 402-011-00024 HF-RDO-400-300 PPs_i / PPs_a 402-011-00025 HF-RDO-500-400 PPs_i / PPs_a 402-011-00026 HF-RDO-600-500 PPs_i / PPs_a 402-011-00027   i = Werkstoff Innendeckel a = Werkstoff Außendeckel

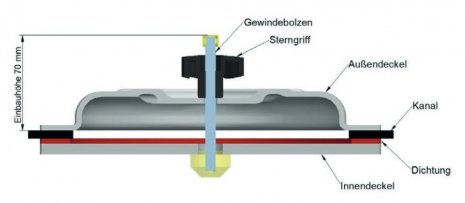

Schnittzeichnungen und Bezeichnungen

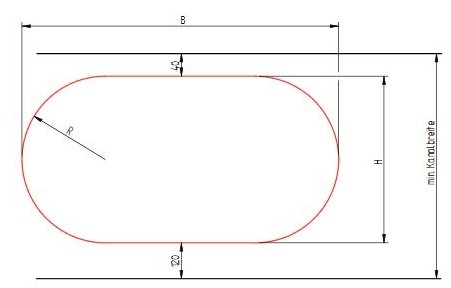

Ausschnittsmaße / Kanalbreite

Typ / Baugröße B H R min. Kanalbreite HF-RDO-300-200 300 200 100 360 HF-RDO-400-400 400 300 150 460 HF-RDO-500-400 500 400 200 560 HF-RDO-600-500 600 500 250 660

Einbauhinweise - Fixieren Sie die im Lieferumfang enthaltene  selbstklebende Schablone an der Kanalwand. - Schneiden Sie die Öffnung entlang der Schablone aus. - die Sterngriffe bis zum Anschlag der gelben    Schutzkappe losdrehen. Anschließend den Deckel unter leichtem Verdrehen in die Öffnung einschieben. - den Revisionsdeckel gerade drehen, zum  exakten positionieren leicht von der Kanalwand wegziehen und die Sterngriffe fest anziehen.

Ihre Wünsche, unsere Lösungen - Ein umfangreiches Lieferprogramm nach Maß.
