NADELVENTILE AUS KUNSTSTOFF

AUSFÜHRUNG INNENGEWINDE, AUSSENGEWINDE UND WINKELBOHRUNG



Das Nadelventil aus Kunststoff fertigen wir in verschiedenen Ausführungen und Werkstoffen an unseren 5-Achsen Fertigungszentren. Der Ventilsitz ist kegelförmig und der kegelförmige Ventilkolben ermöglicht eine optimale Feinregulierung des Ventils. Insbesondere bei kleinen Abmessungen ermöglicht ein Nadelventil aus Kunststoff, die sehr genaue Regulierung des Volumenstromes. Als Dichtungsmaterialen stehen Ihnen FPM als Werkstoff zur Verfügung.

Wir fertigen Nadelventile aus Kunststoff in den Ausführungen Durchgang Innengwinde, Durchgang Außengewinde und eine Winkelversion Druchgang Innengewinde.

Für verschieden Kunden modifizieren wir unser Standardprogramm entsprechend nach Kundenwunsch. Anwendungsgebiete für Nadelventile sind die Chemie-  und Verfahrenstechnik u.a. auch Labor- und Pilotanlagen. Sollten Sie Fragen zu den Nadelventilen aus Kunststoff haben, rufen Sie uns einfach an, oder senden Sie Ihre Fragen per WhatsApp bzw. Email.



TECHNISCHE DATEN - NADELVENTILE AUS KUNSTSTOFF




TECHNISCHE DATEN - NADELVENTILE AUS KUNSTSTOFF

Nadelventile zur Feinregulierung von fluiden Medien



- durch Betätigung der Einstellschraube wird das Medium zuverlässig gedrosselt oder abgesperrt
- die Ventile sind beidseitig mit Außengewinden ausgestattet, für maximale Flexibilität beim Einbau
- Passendes Anschlusszubehör erhältlich
(Adapter zum Stumpf-IR-Schweißen, Verschraubungen, etc.)
- Werkstoff der Spindeldichtung FPM/Viton
- zur Medienprobenahme geeignet (Schlauchtülle als Zubehör erhältlich)
- Druckstufe SDR 7,4, PN16 bei 20 °C

Andere Abmessungen und Materialien auf Anfrage
Einbaulängen (ca.) bei 1/4" 60 mm
  1/2" 60 mm
  1" 80 mm
  11/2" 100 mm
Einbauhöhen (ca.) bei 1/4 55 mm
  1/2" 55 mm
  1" 70 mm
  11/2" 85 mm
Druckfestigkeit max. PN16 SDR 7,4 bei 20 °C max. PN16 SDR 7,4 bei 20 °C
Einsatzbereich bis 80°C, je nach Werkstoff
Dichtung FPM/VITON




LIEFERPROGRAMM - NADELVENTILE AUS KUNSTSTOFF -



AUSFÜHRUNG NADELVENTIL AUS KUNSTSTOFF MIT INNENGEWINDE


Zum Einschrauben von individuellen Anschlusselementen aus Kunststoff und Metall.
Alle Artikel finden Sie auch in unserem Webshop.









Werkstoff
Ausführung
DN
mm
G
Zoll
L1
mm
L2
mm
L3
mm
Kvs
m3/h
Artikelnummer

PP

3 1/4" 60 55 28 0.80 91534
  8 1/2" 60 55 28 0.80 91530
  14 1" 80 80 42 1.00 91548
  22 11/2" 100 110 63 1.20 91533

PE

3 1/4" 60 55 28 0.8 91535
  8 1/2" 60 55 28 0.8 91531
  14 1" 80 80 42 1.00 91579
  22 11/2" 100 110 63 1.20 91532

PVC U

3 1/4" 60 55 38 0.80 91633
  8 1/2" 60 55 28 0.80 91634
  14 1" 80 80 42 1.00 91635
  22 11/2" 100 110 63 1.20 91636

PVC-C

3 1/4" 60 55 28 0.80 91619
  8 1/2" 60 55 28 0.80 91620
  14 1" 80 80 42 1.00 91572
  22 11/2" 100 110 63 1.20 91621

PVDF

3 1/4" 60 55 28 0.80 91616
  8 1/2" 60 55 28 0.80 91547
  14 1" 80 80 42 1.00 91617
  22 11/2" 100 110 63 1.20 91618

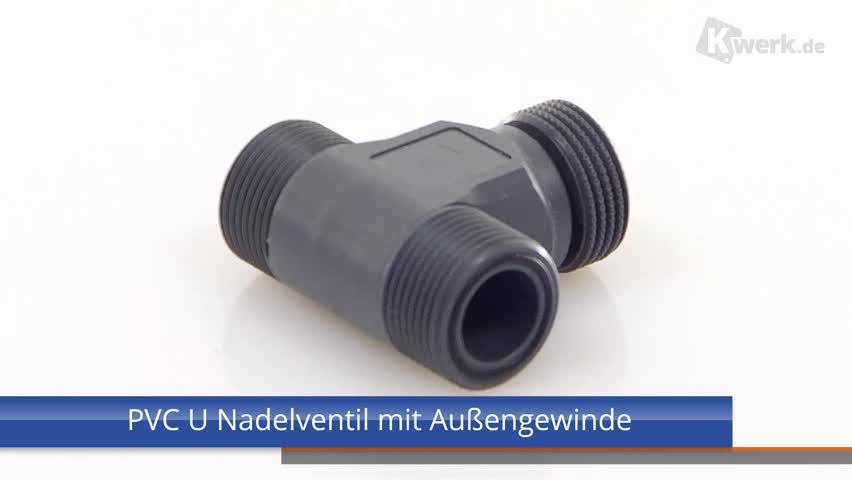

AUSFÜHRUNG - NADELVENTIL AUS KUNSTSTOFF MIT AUSSENGEWINDE -


Passend zu Standardindustrieverschraubungen, mit O-Ring Nut.
Alle Artikel finden Sie auch in unserem Webshop.











Werkstoff
Ausführung
DN
mm
G
Zoll
L1
mm
L2
mm
L3
mm
Kvs
m3/h
Arikelnummer

PP

8 3/4" 60 55 27 0.80 91861
  14 11/4" 80 80 42 1.00 91862
  22 21/4" 100 110 66 1.20 91863

PE

8 3/4" 60 55 27 0.8 91864
  14 11/4" 80 80 42 1.00 91865
  22 21/4" 100 110 66 1.20 91866
PVC U 8 3/4" 60 55 27 0.80 91867
  14 11/4" 80 80 42 1.00 91868
  22 21/4" 100 110 66 1.20 91869

PVC C

8 §7$2 60 55 2/ 0.80 91870
  14 11/4" 80 80 42 1,00 91871
  22 21/4" 100 110 66 1,20 91872

PVDF

8 3/4" 60 55 27 0,80 91873
  14 11/4" 80 80 42 1.00 91874
  14 21/4" 100 110 66 1.20 91875






AUSFÜHRUNG - NADELVENTIL AUS KUNSTSTOFF MIT WINKELBOHRUNG -


Ausführung 90° abgewinkelt, zum Einschrauben von individuellen Anschlusselementen aus Kunststoff und Metall.
Alle Artikel finden Sie auch in unserem Webshop.








Werkstoff
Ausführung
DN G
Zoll
L1
mm
L2
mm
L2
mm
Kvs
m3/h
Artikelnummer

PP

3 1/4" 44 75 28 0.80 91876
  8 1/2" 44 75 28 0.80 91877
  14 1" 61 100 42 1,00 91878
  22 11/2" 82 120 63 1.20 91879

PE

3 1/4" 44 75 28 0.80 91880
  8 1/2" 44 75 28 0.80 91881
  14 1" 61 100 42 1.00 91882
  22 11/2" 82 120 63 1.20 91883

PVC U

3 1/4" 44 75 28 0.80 91884
  8 1/2" 44 75 28 0.80 91885
  14 1! 61 100 42 1.00 91886
  22 11/2" 82 129 63 1.20 91887

PVC C

3 1/4" 44 75 28 0.80 91888
  8 1/2" 44 75 28 0.80 91889
  14 1" 61 100 42 1.00 91890
  22 11/2" 82 120 63 1.20 91891

PVDF

3 1/4" 44 75 28 0.80 91892
  8 1/2" 44 75 28 0.80 91893
  14 1" 61 100 42 1.00 91894
  22 11/2" 82 120 63 1.20 91895
